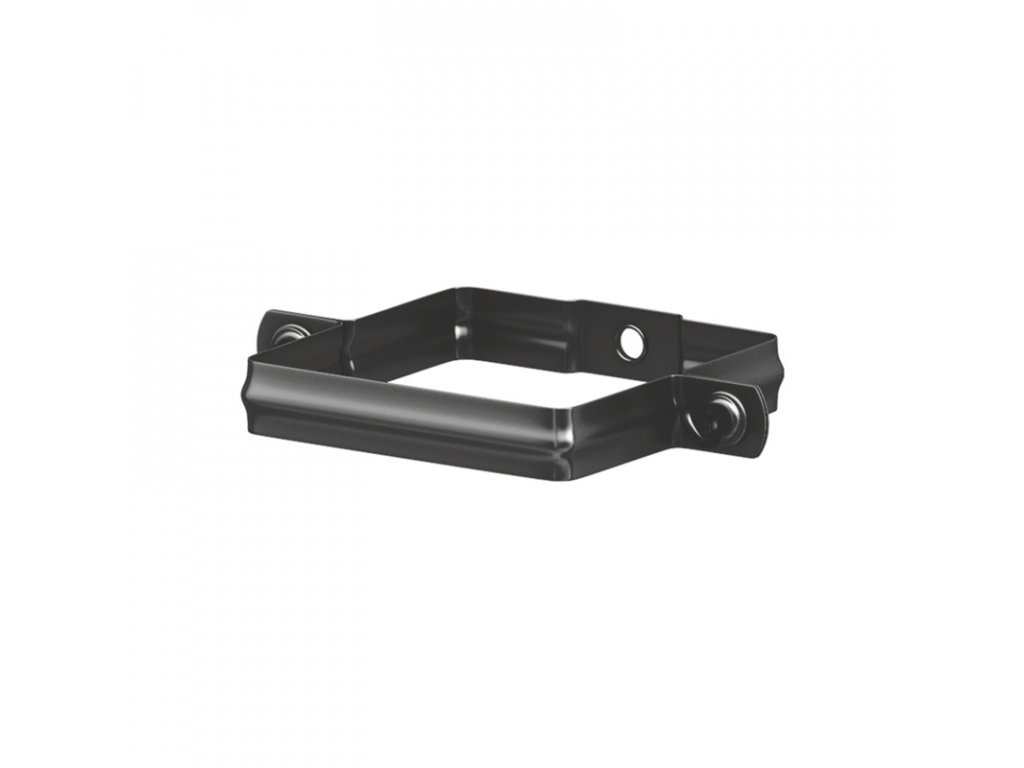

Lakovaná okapová objímka svodu SQUARE 100 mm

Lakovaná okapová objímka svodu SQUARE 100 mm vyrobená z kvalitního ocelového plechu je součástí moderního hranatého okapového systému 120 / 100 mm a slouží k pevnému připevnění okapového svodu ke zdi. K dispozici jsou i trny pro připevnění ve 4 různých délkách. Objímka SQUARE disponuje dlouhou životností, snadnou a rychlou montáží a v neposlední řadě i zajímavou estetikou.



•    z kvalitního plechu
•    korozivzdornost
•    snadná a rychlá montáž
•    odolnost vůči mechanickému poškození
•    výborná funkčnost
•    zajímavá estetika

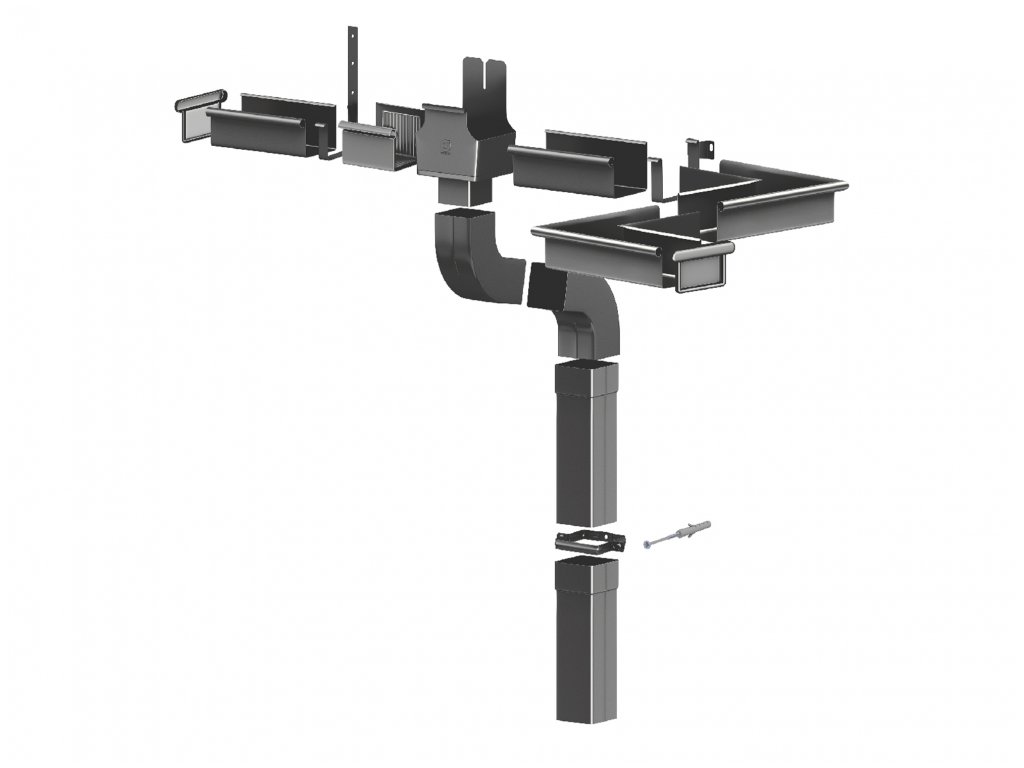

Prvním krokem montáže je určení polohy žlabového kotlíku, podle té se poté určuje poloha háků, které se upevňují pomocí šroubů maximálně 60 cm od sebe. Žlab se k háku připevňuje nasazením přední části na háček a následným otočným vsunutím. Minimální sklon žlabů směrem ke kotlíku je 3 %. Kotlík se zahákne v zadní části a postupným otáčením se zaklapne za naválku, poté se stejným způsobem nasadí žlabová spojka. Čelo žlabu se nasazuje vpředu na naválku a poté se otáčení dokud se vzadu nezaklapne a je vhodné nasadit ještě před připevněním žlabu na háky. Za pomoci spojky svodových rour se na kotlík připevní svodové roury, které se poté každé 2 metry připevňují objímkou ke zdi tak, aby v nich zůstal prostor pro dilataci rour. Spojení dvou svodových rour nebo svodové roury a "Y" kusu se provádí pomocí spojky. V případě, že je okap vzdálen od stěny, používají se ke svodu dvě kolena a svodová roura. K vyústění okapového systému se používá koleno přichycené objímkou.
